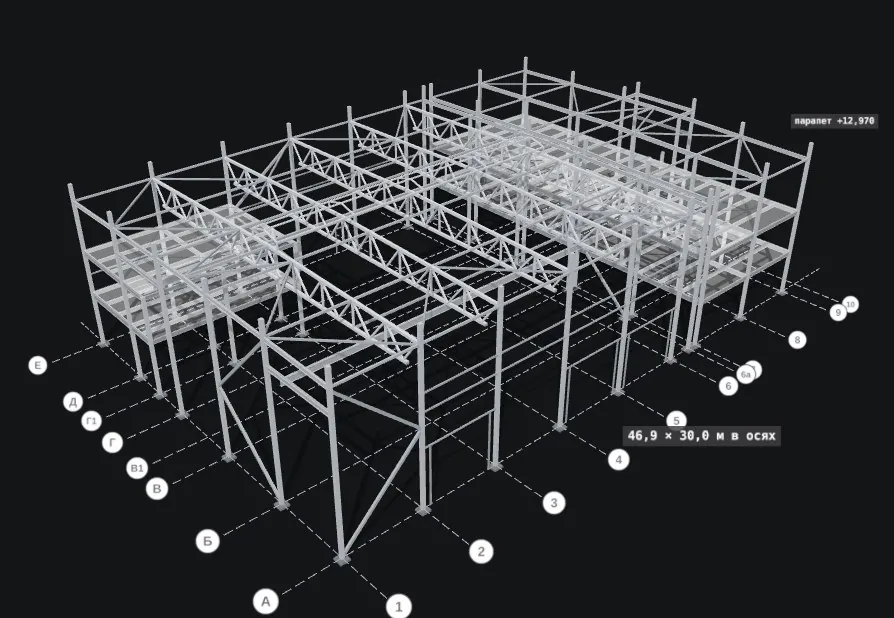

3D по КМД2025128,2 т · пролёт 30 м · 1 327 марок

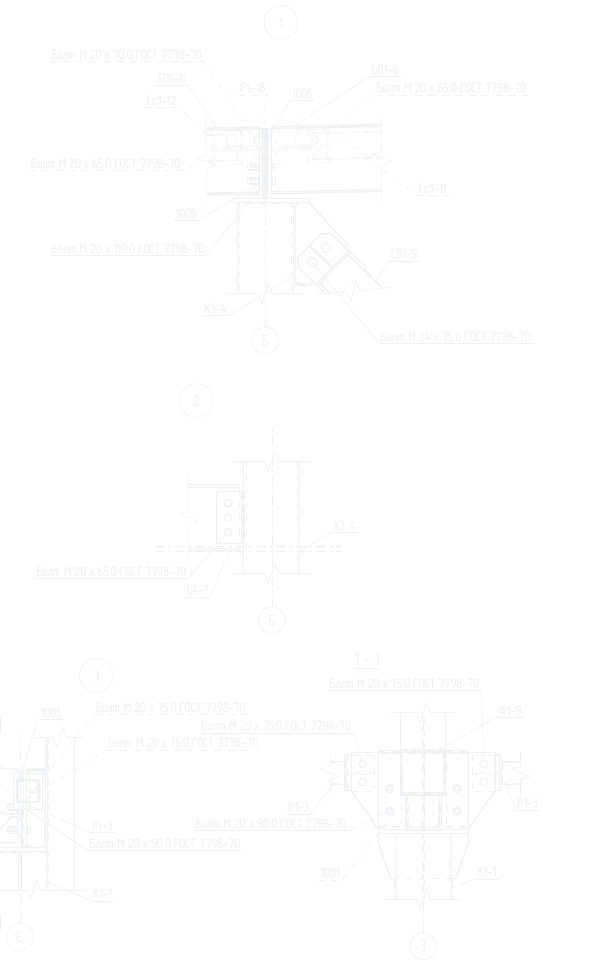

Ремонтный бокс «Дорожник», Порошкино
Фермы 30 м с фонарём, монорельсы, пристройка на два перекрытия. В осях 46,9 × 30 м.
АР · КЖ0 · КМ · КМД · фундамент · каркас на болтах · панели
Бесплатный аудит КМ · 1–2 рабочих дня
Проверьте, сколько лишнего металла в вашем КМ
Готовый проект может соответствовать нормам и при этом содержать десятки тонн избыточного металла. Присылаете PDF раздела КМ, за 1–2 рабочих дня мы показываем, сколько процентов массы каркаса можно снять. В пяти пересчитанных нами каркасах лишними оказались 21–33%.
1–2 дня
бесплатный аудит КМ: показываем, есть ли смысл в полноценном пересчёте
−406 тсняли в пяти пересчитанных каркасах: 1 585 → 1 179 т по КМ
35%от подтверждённой экономии: наше вознаграждение, остальное ваше
1995завод в Металлострое: свои КМ и КМД, свой цех, свои монтажные бригады
Что делаем
Полный цикл металлоконструкций
Оптимизация КМ — вход. Дальше всё на одной площадке в Металлострое: проектирование, изготовление, монтаж.
Бесплатный аудит и оптимизация КМ
Находим лишний металл в готовом проекте и выпускаем облегчённый КМ. В наших кейсах каркас стал легче на 21–33%.
Как это работает →Проектирование КМ и КМД
Своё конструкторское бюро. С нуля по ТЗ — до 4 недель.
3D по нашим КМД →Изготовление
До 350 т в месяц. Лазер, плазма с полем 12 м, сварщики НАКС, контроль швов.
Завод →Монтаж
Свои бригады. Каркасы на болтах, подкрановые балки.
Путь тонны →Здания под ключ
От АР, КЖ и фундамента до окон, ворот и благоустройства.
Объекты →
Нужны и сэндвич-панели? Поставим и смонтируем: работаем напрямую с заводом-изготовителем панелей, сами панели не производим.
Как это работает
От PDF до облегчённого каркаса: 1–2 дня на аудит, до 4–5 недель на пересчёт
Подрядчика менять не нужно, концепция здания остаётся прежней. Мы пересчитываем сечения, марки стали и узлы и выпускаем новый КМ, а платите вы из экономии.
01
Присылаете КМ
0₽
PDF раздела КМ достаточно. Аудит бесплатный и ни к чему не обязывает, остальные разделы запросим только если понадобятся.
сегодня02
Получаете вилку резерва
15–40% массы
Диапазон от массы каркаса по КМ. Нижняя граница — то, что снимем точно. Если резерв меньше 5%, честно скажем и сделаем обычное КП.
через 1–2 рабочих дня03
Договор и пересчёт
35% от экономии
Вознаграждение от подтверждённой экономии: половина при подписании, вторая вместе с платежом за металл. Цену фиксируем на 30 дней.
до 4–5 недельПример на шкале 15–40%Каркас 200 т по вашему КМ
- 120 тостаётся в каркасе не меньше
- 30 тснимем точно, нижняя граница
- ещё до 50 тпо верхней границе шкалы
- Одна шкала для всех зданийПотенциальное снижение металлоёмкости — 15–40% независимо от типа здания и исходной массы каркаса. Диапазон оценки одинаков как для лёгких, так и для тяжёлых конструкций.
- Экономия в рубляхСравниваем, сколько стоит каркас по старому КМ и по новому, по одним и тем же ценам на металл. Иногда тонн столько же, а каркас дешевле: подбираем более доступный прокат и сталь.
- ЭкспертизаЕсли проект уже прошёл экспертизу, новый КМ согласуем сами с вашим проектировщиком и экспертом. Обычно перепроверяют только то, что изменили.
Дальше — завод. По новому КМ наше бюро выпускает КМД, цех изготавливает каркас за 30–35 рабочих дней, свои бригады монтируют за 20–25. Оптимизацию делаем вместе с заказом изготовления.
Оплата изготовления стандартная: 70% на закупку металла после согласования нового КМ, остальные 30% до отгрузки каждой партии. Металл покупаем как можно раньше: цена проката меняется быстро.
Кейсы · было → стало
Пересчитали КМ: каркас легче на 21–33%
Пять зданий, где мы переработали чужой раздел КМ. Назначение то же, меняли сечения, марку стали и узлы, а в типографии ещё и схему каркаса.
Типография, Шушары
928 тбыло по КМ
714 тстало по новому КМ
−214 тсняли металла, −23%
Здание высотой 14,4 м со встроенным трёхэтажным АБК, фермы пролётом 36 м из гнутых труб. Колонны перевели на прокатный двутавр 40Ш1, схему каркаса из рамно-связевой сделали шарнирно-связевой.
Массы сравнимы: без профлиста покрытия и без 9% запаса. Металлоёмкость с ≈94 до ≈72 кг на м².
КМ до

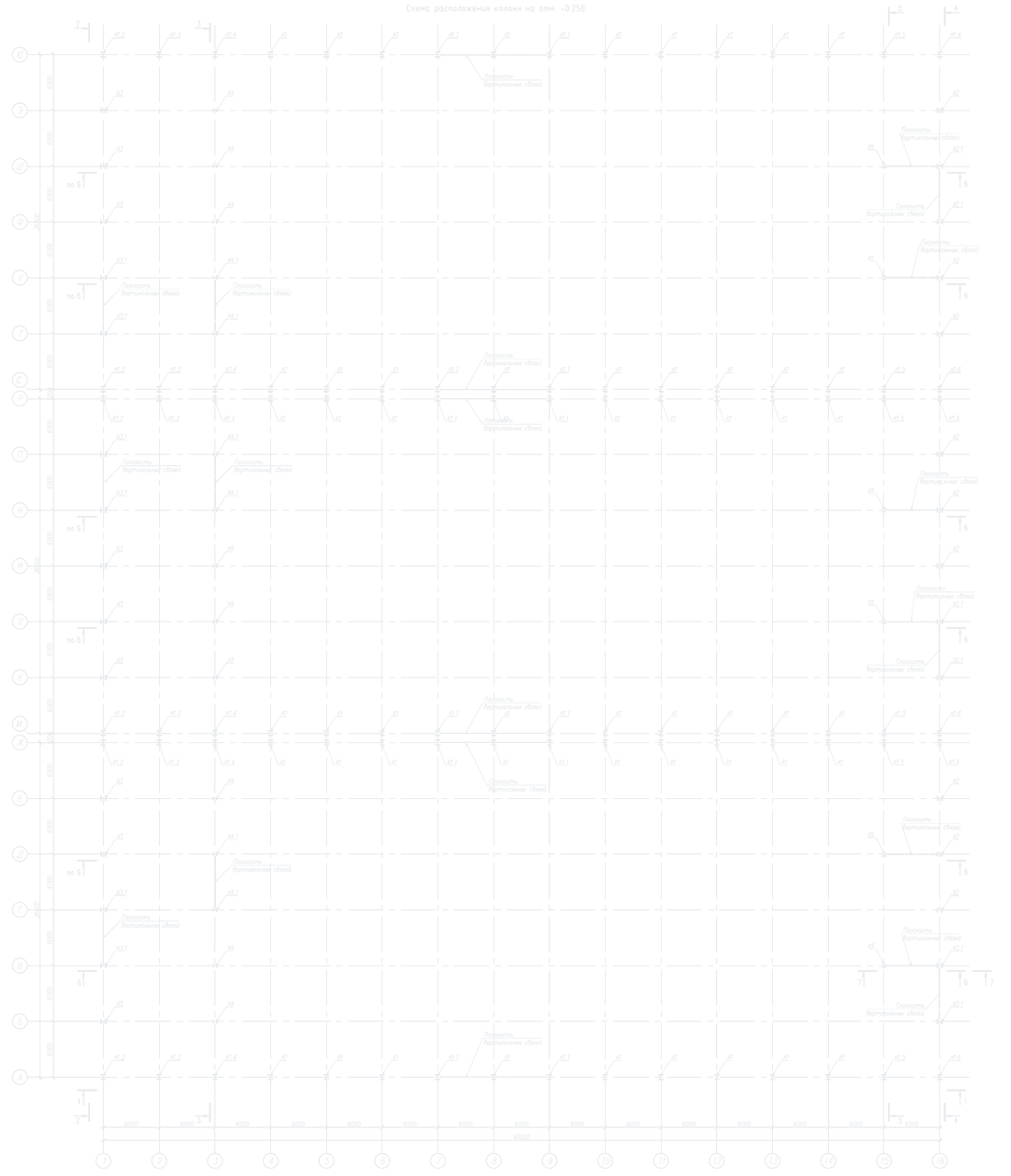

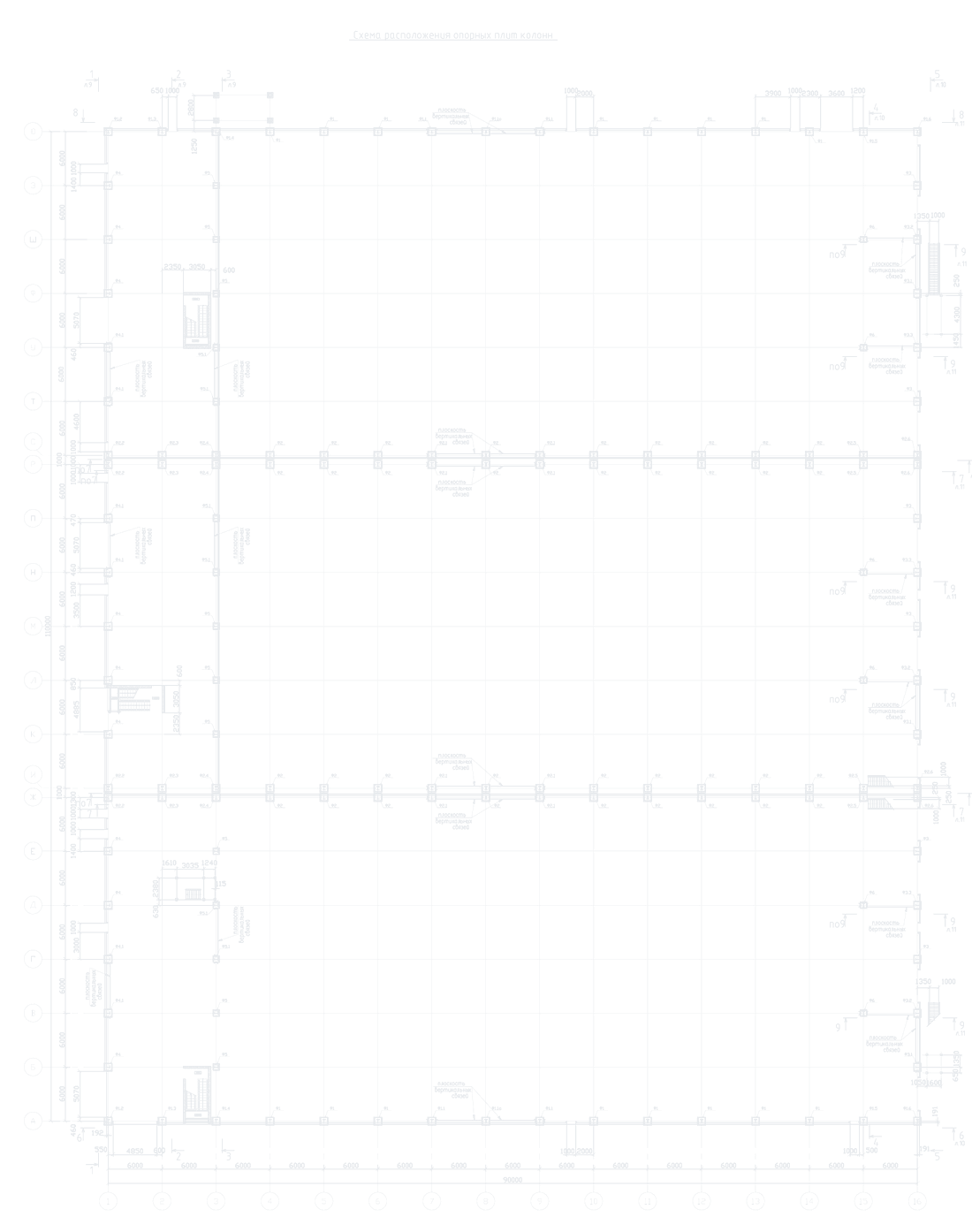

Схема колонн · исходный КМ, 2020 · типография
Схема колонн · исходный КМ, 2020 · типографияГде сняли металл, по группам
- Фахверк−47%
- Связи−45%
- Колонны−27%
- Фермы−23%
- Балки перекрытий−20%
Оконный завод с АБК, Всеволожск
400 тбыло по КМ
270 тстало по новому КМ
−130 тсняли металла, −33%
Самый большой резерв из пяти кейсов: раздел КМ переработали полностью, проверили все сечения — колонны, фермы, связи, прогоны.
КМ до
План покрытия и связей · исходный КМ · оконный завод
План покрытия и связей · исходный КМ · оконный заводМеталлоёмкость, кг на м² здания
До75,5
После50,9
Масса каркаса по КМ, делённая на площадь здания.
Склад с краном 24 × 57 м, Вартемяги
107 тбыло по КМ
85 тстало по новому КМ
−22 тсняли металла, −21%
Пересчитали колонны, прогоны, ферму и подкрановый путь. По новому КМ наше бюро выпустило КМД (84,4 т), цех изготовил каркас.
КМ до
Общий вид каркаса · исходный комплект · склад 24 × 57 м
Общий вид каркаса · исходный комплект · склад 24 × 57 мМеталлоёмкость, кг на м² здания
До78,2
После62,1
Масса каркаса по КМ, делённая на площадь здания.
Магазин, корпус 2, Ручьи
80 тбыло по КМ
60 тстало по новому КМ
−20 тсняли металла, −25%
Пересчитали сечения и марку стали колонн и стропильных ферм. Новый КМ выпущен одним комплектом на оба корпуса.
КМ до
Схема элементов покрытия · исходный КР · корпус 2
Схема элементов покрытия · исходный КР · корпус 2Металлоёмкость, кг на м² здания
До54,0
После40,5
Масса каркаса по КМ, делённая на площадь здания.
Магазин, корпус 1, Ручьи
70 тбыло по КМ
50 тстало по новому КМ
−20 тсняли металла, −29%
Пересчитали сечения и марку стали колонн и стропильных ферм. Новый КМ выпущен одним комплектом на оба корпуса.
КМ до
Схема элементов покрытия · исходный КР · корпус 1
Схема элементов покрытия · исходный КР · корпус 1Металлоёмкость, кг на м² здания
До54,7
После39,1
Масса каркаса по КМ, делённая на площадь здания.
5 зданий: 1 585 → 1 179 т −406 т
Как посчитали
Было: 928 + 400 + 107 + 80 + 70 = 1 585 т. Стало: 714 + 270 + 85 + 60 + 50 = 1 179 т. Разница 406 т, это 25,6% массы исходных КМ.
Массы по КМ «до» и «после», в тоннах. Цена может снизиться и при той же массе: за счёт другого проката, марок стали и конструктива, это учитывается в договоре.
Объекты
Проектируем, варим, монтируем
Объекты показываем нашими же КМД: оси, отметки, тонны и число отправочных марок снимаются с листов комплектов.
3D по КМД2025

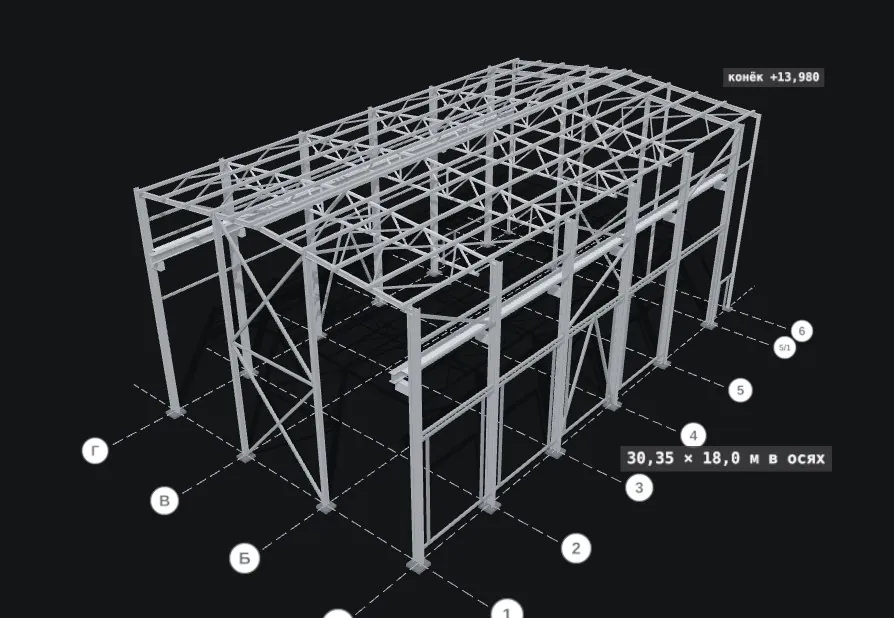

3D по КМД202671,9 т · пролёт 18 м · КМД 189 листов
Испытательный центр, Кронштадт
В осях 30,35 × 18 м, подкрановые балки, фермы из квадратных труб 120×5.
АР · КЖ0 · КМ · КМД · фундамент · каркас на болтах с подкрановыми путями · панели
3D по КМД2025≈7 100 м² · 199 т · ≈28 кг/м²
Производственно-складское здание, Всеволожск
КМД нашего бюро. Три пролёта по 18 м длиной 132 м, фермы на железобетонных колоннах, каркас на болтах, панели.
КМД · ж/б колонны · каркас на болтах · панели
3D по КМД · кейс202624 × 57 м · КМД 84,4 т
Склад с краном, Вартемяги
Пересчитали чужой КМ: было 107 т, стало 85 т. По новому КМ выпустили КМД и изготовили каркас.
Пересчёт КМ · КМД · изготовление
Разбор в кейсах

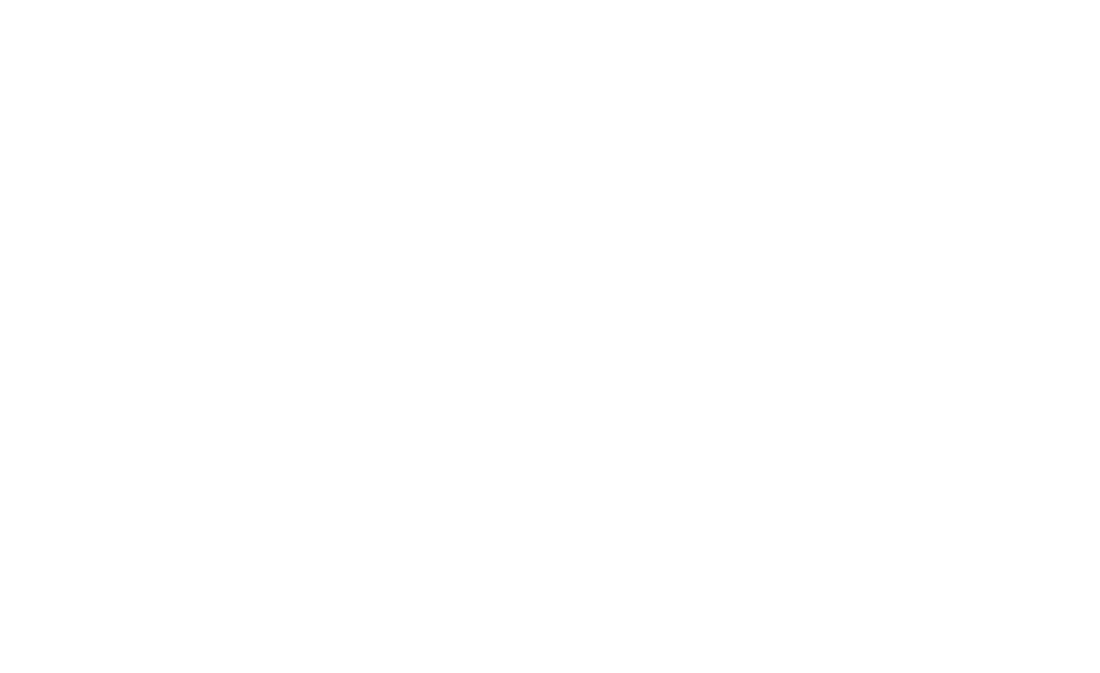

3D по КМД202345,7 т · 621 отправочная марка
Склад, г.п. Фёдоровское
КМ и КМД нашего бюро, 192 листа чертежей, изготовление каркаса.
КМ · КМД · изготовление

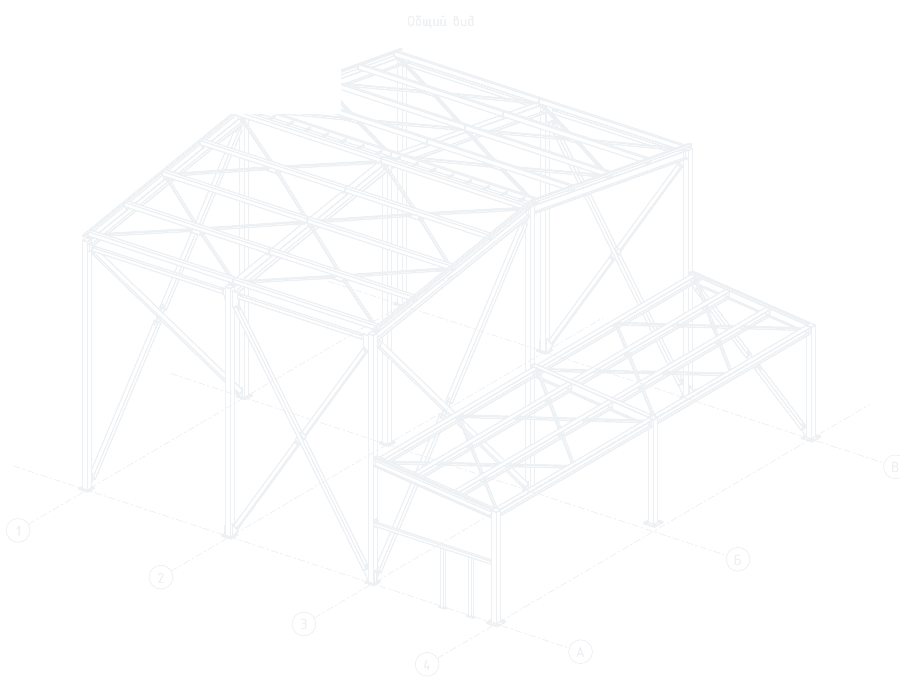

3D по КМД17,55 т · ≈66 кг/м²
Баковое хозяйство, Санкт-Петербург
КМ и КМД нашего бюро, 16 × 17 м, высота 10 м.
КМ · КМД
Ещё объекты из референс-листа
| Объект | Что сделал ВТМ | Годы | Объём |
|---|---|---|---|
| Складские ангары «Федоровское», под ключ | АР, КЖ0, КМ, КМД, разрешение на строительство, нулевой цикл, каркас на болтах, панели, 80 окон, 4 ворот, благоустройство | в работе | 4 ангара 18 × 78 м, 5 616 м² |
| Ангар «Техномаш-СПб» | АР, КЖ0, КМ, КМД, разрешение, нулевой цикл, каркас на болтах, панели, перегородки | в работе | 18 × 60 м, 1 080 м² |
| Производственный ангар «Парнас» | Каркас на болтах с двумя подкрановыми балками, панели, проёмы | — | 40 × 40 м, 1 600 м² |
| Производственный комплекс, под ключ | Нулевой цикл, КЖ, фундамент, КМ, изготовление и монтаж МК, панели, окна, ворота, водосток, благоустройство | 2023–2024 | 1 440 м² |
| Аэропорт Петрозаводск, новый терминал | Раскладка, поставка и монтаж стеновых сэндвич-панелей, впервые в России радиальные панели | 2019–2020 | 3 000 м² |
| Завод «Агрофуд», Коломна | Поставка и монтаж сэндвич-панелей и промышленных ворот | 2021 | 9 000 м² |
Ещё в референс-листе: Балтийский вагоноремонтный завод, казармы ГКУ «УС ЛО» и другие объекты.Запросить референс-лист
Завод · путь тонны
Завод в Металлострое: чертёж, металл, цех, объект
Тонна каркаса проходит весь путь на одной площадке: своё бюро, цех 2 500 м² с окрасочным цехом и пескоструйной камерой, свои монтажные бригады.
1995работаем с 1995 года, строительные металлоконструкции с 2012
2 500м²производственный цех
350т/месмаксимальная мощность цеха
7 723твыпуск за 2022 — 9 месяцев 2026, по годам ниже

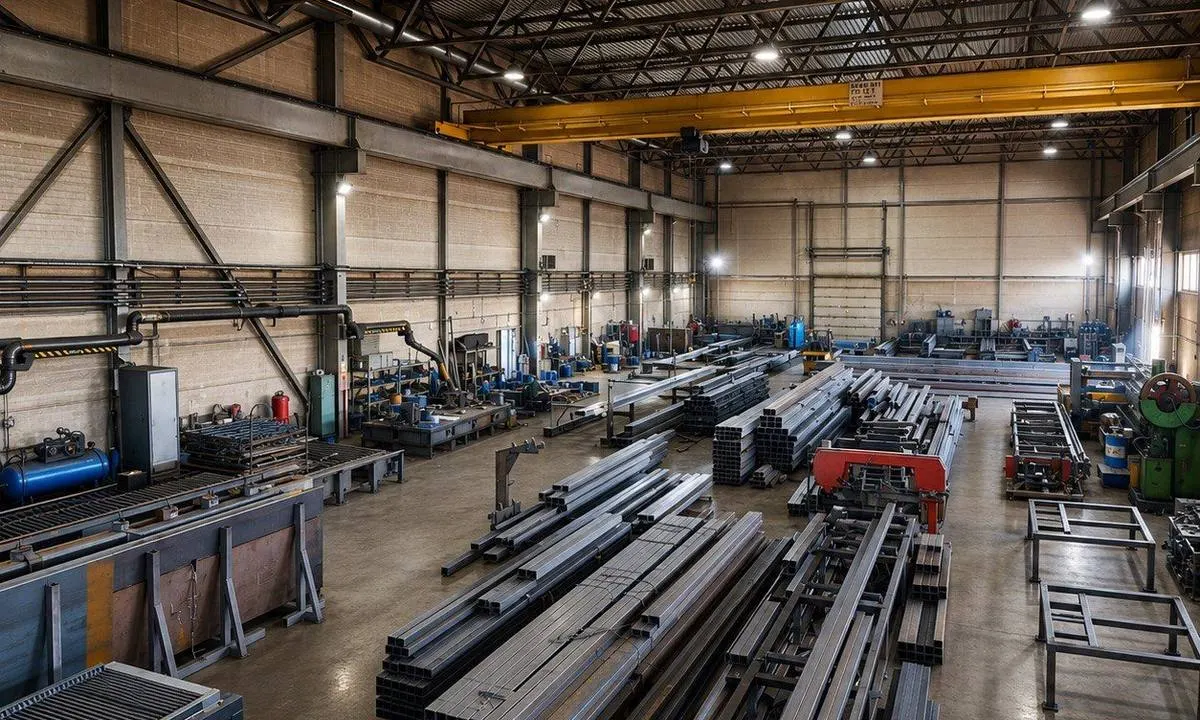

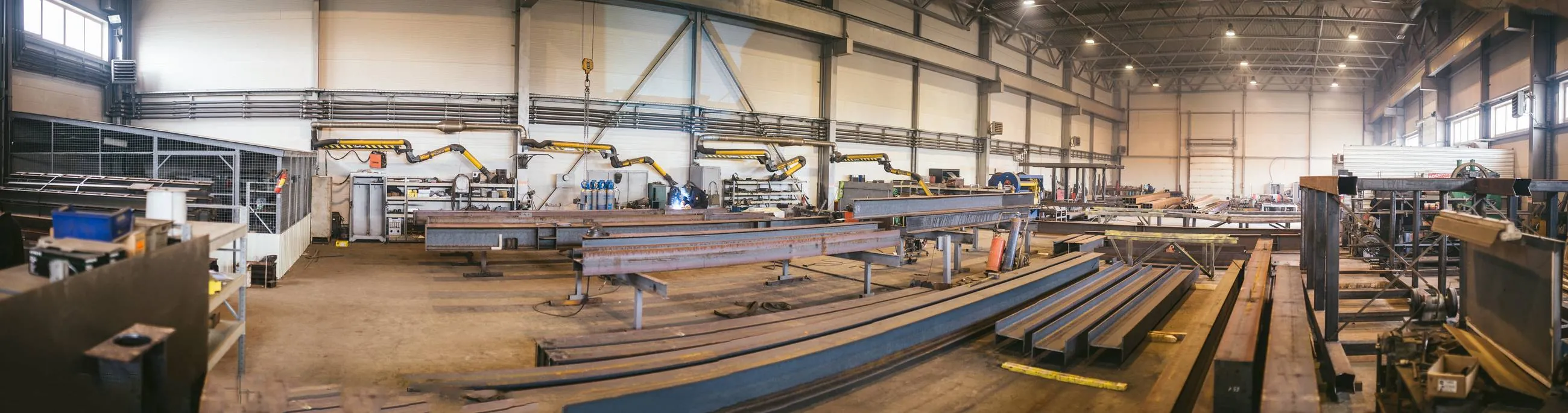

Панорама цеха · Металлострой
- 1995основание, вибрационное оборудование
- 2012строительные металлоконструкции
- 2016расширение цеха, малярный участок
- 2018своё сварочное оборудование
- 2020первые 1 000 т за год
- 2022мостовой кран 10 т
- 2023плазма, поле 2 × 12 м
- 2024рекорд 2 000 т за год
- 2025лазер 6 кВт
Как тонна проходит завод
От проверки вашего КМ до монтажа своими бригадами, девять шагов. У каждого своя цифра и своё место в цехе, после каждой операции деталь проверяет ОТК.
Чертёж · 01–02Металл · 03–04Цех · 05–07Объект · 08–09
01ЧертёжАудит КМ
1–2рабочих дня, бесплатно
Присылаете PDF раздела КМ. Показываем, где в каркасе запас: диапазон резерва в процентах. Если резерв меньше 5%, так и скажем и сделаем обычное КП.
02ЧертёжПересчёт сечений
−20–30%масса ферм после пересчёта
Штатные проектировщики пересчитывают фермы, колонны и прогоны по фактическим усилиям и выпускают новый КМ, до 4–5 недель. Дальше КМД: каждая отправочная марка на своём листе.
03МеталлРаскрой
±0,05 ммточность лазера Senfeng
Прокат проходит входной контроль, сертификаты на металл храним и прикладываем к паспорту. Лазер режет лист до 25 мм, плазма Hypertherm до 40 мм на поле 2 × 12 м: длинные детали выходят из цельного листа без стыковки. Газовая резка берёт до 150 мм, профиль режут ленточные пилы до 700 мм.

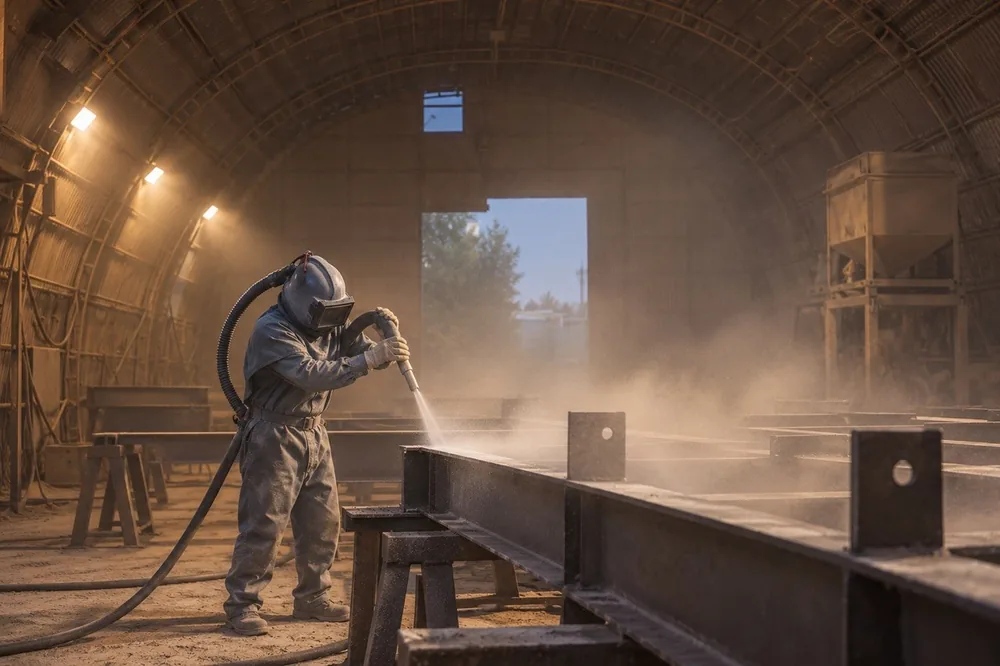

04МеталлПескоструй до изготовления
16 × 25 мпескоструйная камера
Детали сначала очищаем в пескоструйной камере и только потом собираем и варим. По чистому металлу удобнее работать, и сварка получается лучше.

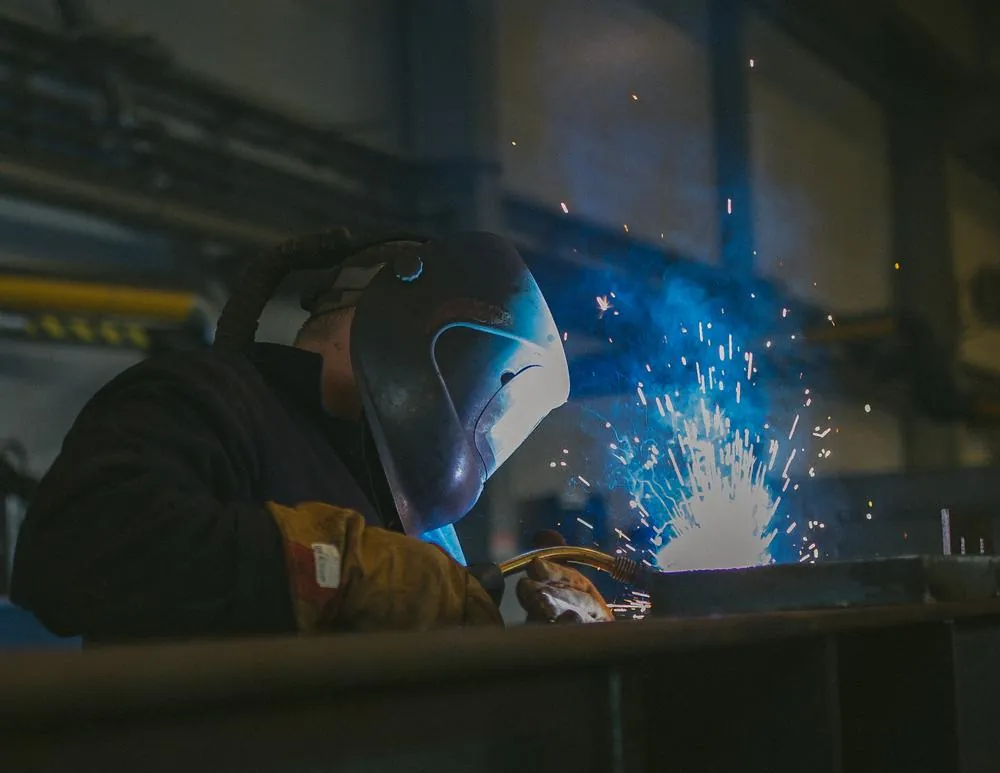

05ЦехСборка и сварка
6сварочных аппаратов Kemppi и Аллой
Варят аттестованные сварщики НАКС, швы проверяет лаборатория неразрушающего контроля. Фермы собираем в монтажном положении.

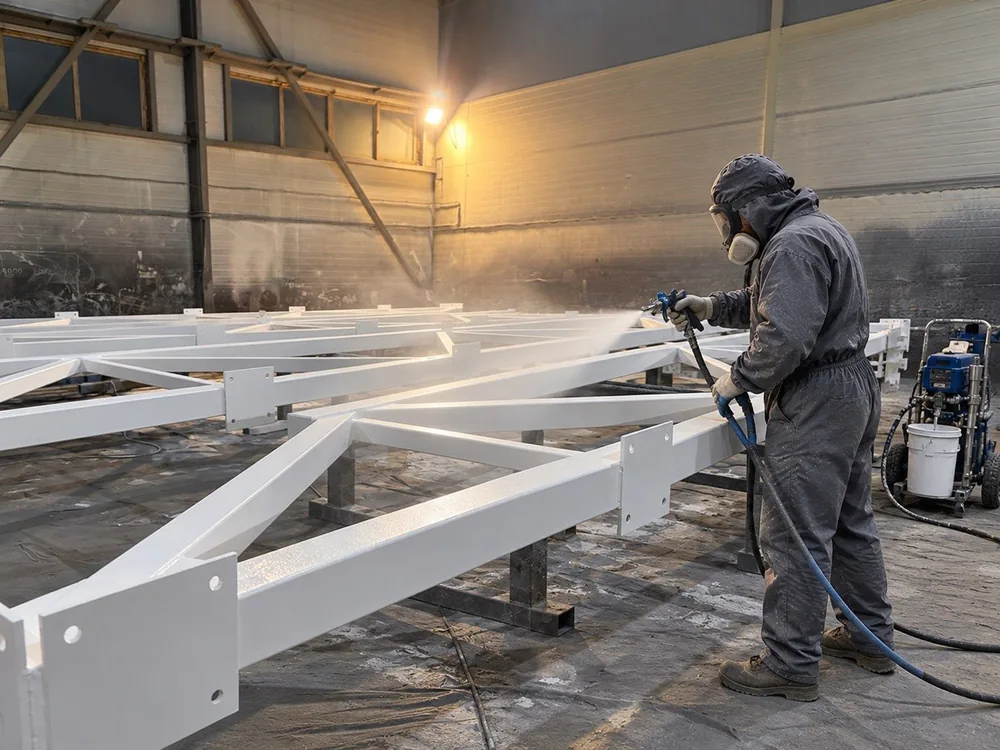

06ЦехАнтикоррозийная защита
100 мкмгрунт-эмаль в 2 слоя
Окрашиваем грунт-эмалью в 2 слоя общей толщиной 100 мкм. В окрасочном цехе 24 × 24 м работают два аппарата Graco Mark 5.

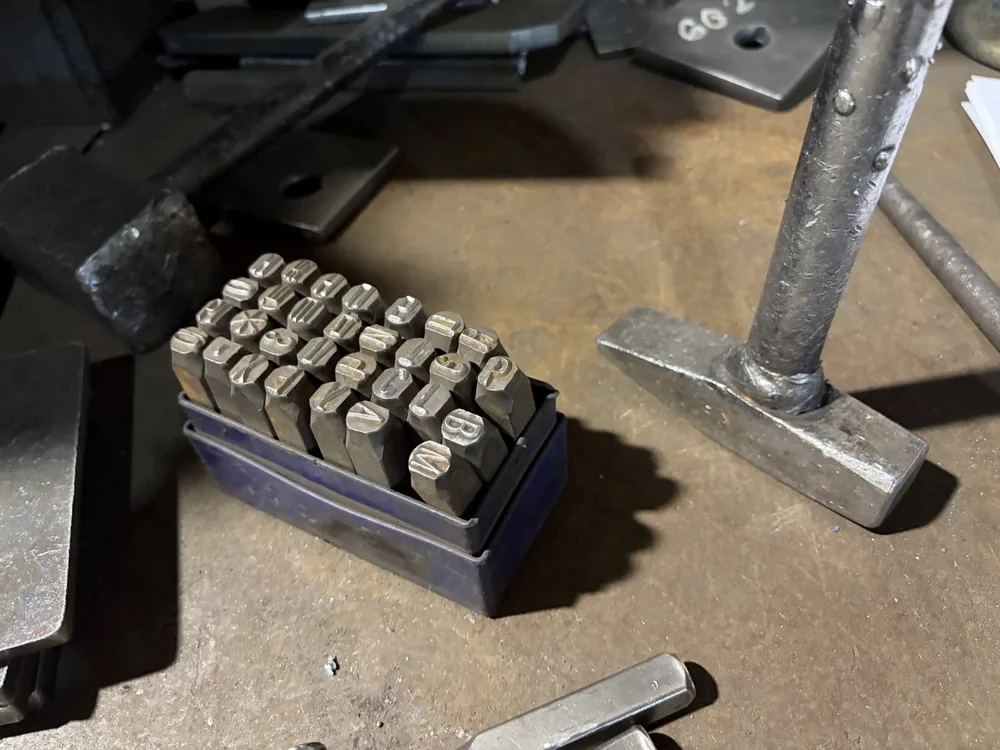

07ЦехМаркировка и паспорт
30–35рабочих дней на КМД и изготовление
Каждую единицу маркируем по КМД, фермы по осям, чтобы на объекте всё встало на место. ОТК оформляет паспорт качества на поставку, к нему прикладываем копии сертификатов на прокат.
08ОбъектОтгрузка
10 тмостовой кран в цехе
Готовые марки упаковываем и грузим мостовым краном 10 т и двумя кранами по 5 т. Прокат хранится на уличной эстакаде 14 × 30 м с краном 5 т. Доставляем по Северо-Западу, доставку включаем в КП.

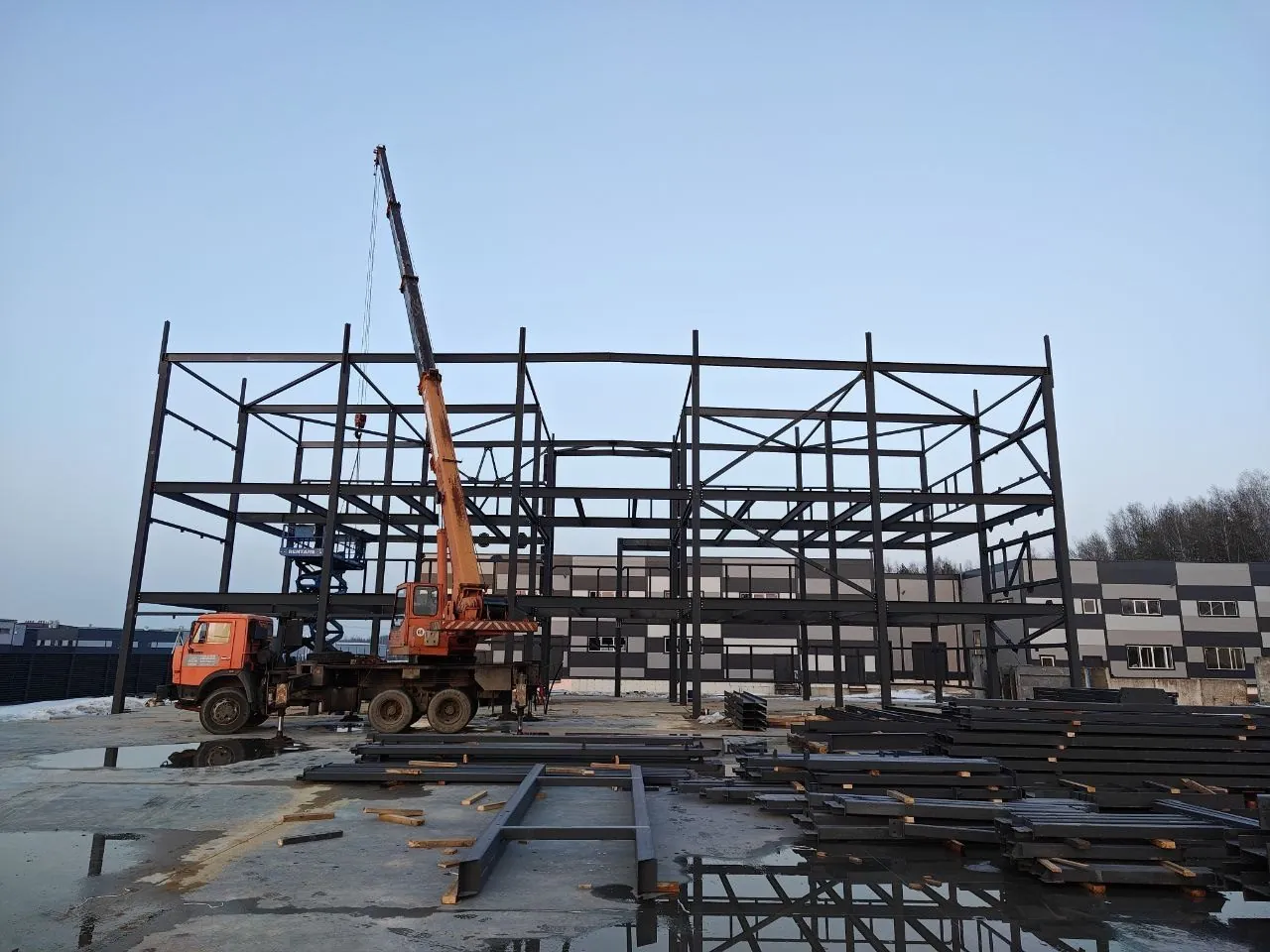

09ОбъектМонтаж своими бригадами
20–25рабочих дней на монтаж
Три бригады по 3–4 человека монтируют каркас. Если ошибся завод, выезжаем и исправляем. Объект сдаём с актами и исполнительной документацией. Гарантия на металлоконструкции 24 месяца, гарантийный случай устраняем до 14 дней.
Каждый этап пути — строка в КП. Каркас с завода с доставкой — от 150 000 ₽/т.
Что сколько стоит
Что стоит в цехе и сколько выпускаем
Выпуск металлоконструкций, т
1 2722022
1 4262023
2 0002024
1 8152025
1 2102026, 9 мес.
Рекорд 2 000 т за 2024 год. В среднем 160–180 т в месяц, максимум 350 т.
- ЛазерSenfeng SF3015H, 6 кВт, 2025. Стол 1500 × 3000 мм, точность ±0,05 мм, сталь до 25 мм

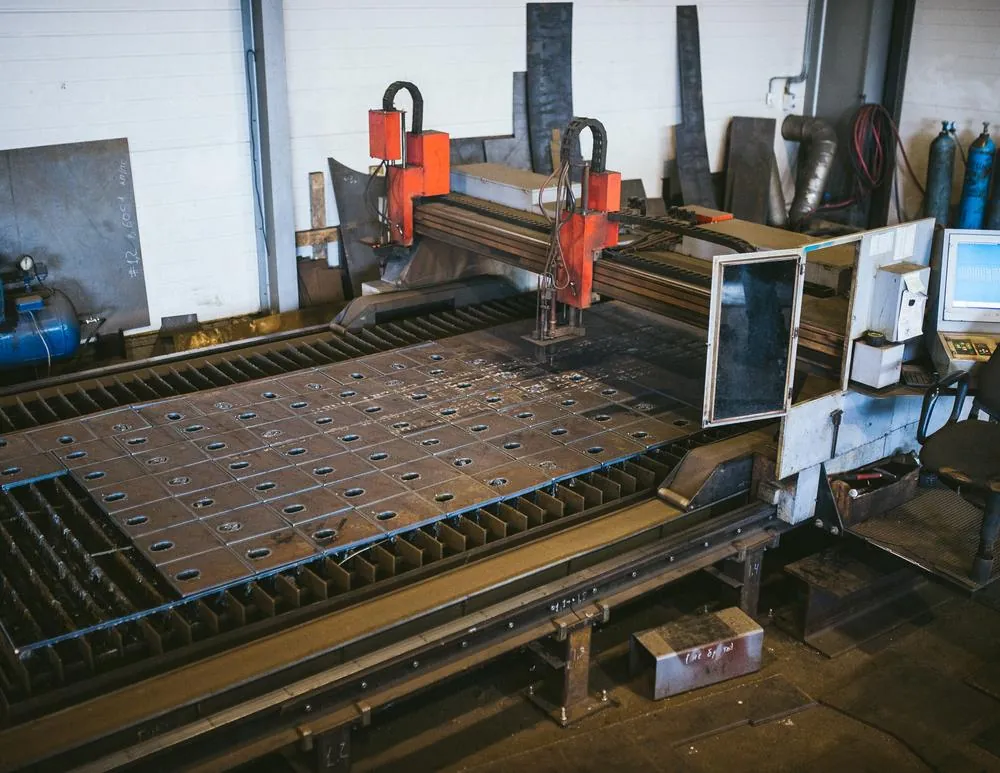

- Плазма и газТугур с Hypertherm MaxPro 200, поле 2 × 12 м, до 40 мм, 2023. Газовая резка Harris до 150 мм
- ЗаготовкаЛенточные пилы Бомар 210, 370 и 700 мм
- СваркаKemppi 350 А — 4 шт., Аллой 500 А — 2 шт. Сварщики НАКС, своя лаборатория неразрушающего контроля
- Пескоструй и окраскаКамера 16 × 25 м, окрасочный цех 24 × 24 м, Graco Mark 5 — 2 шт.
- Краны и складМостовой кран 10 т, два крана по 5 т, уличная эстакада для проката 14 × 30 м с краном 5 т
Цены
Начните с аудита, дальше решаете вы
Четыре шага, каждый можно остановить. Цены за тонну металлоконструкций по КМД, с НДС 22%.
1–2 рабочих дня
Аудит КМ
Узнайте, есть ли в проекте лишний металл
0 ₽без обязательств
- Достаточно PDF раздела КМ
- Диапазон резерва в процентах от массы каркаса
- Подрядчика менять не нужно
до 4–5 недель
Оптимизация КМ
Пересчёт каркаса и выпуск нового КМ
35%от подтверждённой экономии
- Половина при подписании, вторая вместе с авансом на металл
- Цену фиксируем на 30 дней
- Если резерв меньше 5%, оптимизацию не предлагаем
30–35 рабочих дней
Изготовление
Каркас с завода с доставкой на объект
от150 000₽/т
- Металлопрокат и изготовление
- Пескоструй и АКЗ в 2 слоя, 100 мкм
- Доставка и паспорт качества ОТК
+20–25 рабочих дней
С монтажом
КМД, изготовление и монтаж своими бригадами
от200 000₽/т
- Всё из «Изготовления» и КМД
- Монтаж каркаса своими бригадами
- Гарантия 24 месяца, устранение до 14 дней
По стандартному КП: КМД 1 500, металлопрокат 87 500, изготовление 52 500, пескоструй 4 500, АКЗ 6 500, доставка 2 800, монтаж 55 000 ₽/т с НДС 22%. В каждом КП цена считается под ваш объект: металл по текущей закупке, изготовление по сложности конструкции. КМ и крепёж считаются за комплект. Аванс 70%, цены в КП действуют 15 рабочих дней. КП готовим за 1 рабочий день после получения чертежей.
Документы · для отдела закупок
Реквизиты и документы
Всё для проверки контрагента и тендерной заявки. Чего нет на странице, пришлём по запросу.
Карточка предприятия
- Полное название
- Акционерное общество «Научно-производственное предприятие «Вибротехмаш» (АО «НПП «Вибротехмаш»)
- ИНН / КПП
- 7826665435 / 781701001
- ОГРН
- 1027810272511
- ОКПО / ОКВЭД / ОКАТО
- 23153918 / 25.11 / 40265000000
- Юридический и почтовый адрес
- 196641, Санкт-Петербург, вн.тер.г. посёлок Металлострой, дорога на Металлострой, д. 5, литера Ш, офис 1
- Генеральный директор
- Харихин Юрий Андреевич, на основании Устава
- Телефон · почта
- (812) 327-86-05 · office@vbtm.ru
Банковские реквизиты вышлем с КП или по запросу. Цены с НДС 22%.
- Членство в СРОАссоциация строителей «Саморегулируемая организация Санкт-Петербурга «Строительство. Инженерные системы», СРО-С-200-16022010
- Сварщики НАКСАттестованные сварщики, удостоверения по запросу
- Лаборатория неразрушающего контроляСвоя лаборатория, свидетельство действует до марта 2027 года, скан по запросу
- Паспорт качестваОТК оформляет на каждую поставку
- Гарантия24 месяца на металлоконструкции, гарантийный случай устраняем до 14 дней
По запросу: референс-лист с 14 объектами, образец договора, пример КП, сканы удостоверений НАКС и свидетельства лаборатории.
Запросить документы
Запросить документы
У нас уже есть проект и подрядчик. Зачем аудит?
Подрядчика менять не нужно. Аудит бесплатный и занимает 1–2 рабочих дня: вы узнаете, есть ли в КМ лишний металл и есть ли смысл в пересчёте. Если резерва нет, так и скажем.
Наш проектировщик ошибся?
Нет. Его задача — выпустить корректный проект в срок, и мотивации снижать тоннаж у него нет. Консервативные сечения принять быстрее, чем несколько дней оптимизировать расчёт. Оба решения соответствуют нормам, но металлоёмкость может отличаться существенно.
Придётся менять кровлю или концепцию здания?
Нет. Первый резерв — пересчёт КМ без изменения назначения и концепции здания. Кровельную систему считаем отдельно и только если вы готовы менять конструктивную схему.
Нужна ли повторная экспертиза?
Если проект уже прошёл экспертизу, мы выпускаем скорректированный КМ и сами ведём работу с проектировщиком и экспертом. Повторно обычно рассматривают только затронутую часть проекта.
Почему цена за тонну может быть выше, чем у других?
Сравнивайте итоговую смету, а не цену тонны. После пересчёта тоннаж ниже, и объект целиком может выйти дешевле, чем у завода с более низкой ценой за тонну.
Как оплачивать крупный заказ?
Для заказов от 100 т: аванс 65%, металл входит в аванс, остальное за каждую партию до отгрузки в 5 банковских дней. Можем дать банковскую гарантию возврата аванса и зафиксировать цену металла на весь заказ.
Можно приехать на завод?
Да, въезд на завод свободный. Предупредите Максима, и вам покажут цех и изделия в работе. Адрес: пос. Металлострой, дорога на Металлострой, д. 5, лит. Ш.
Какая гарантия на металлоконструкции?
24 месяца с момента отгрузки или приёмки. Гарантийный случай устраняем не более чем за 14 календарных дней.
Заявка на аудит
Пришлите КМ — ответим за 1–2 рабочих дня
Для аудита достаточно PDF раздела КМ. Для КП пришлите чертежи, ответим за 1 рабочий день.
Завод · въезд свободный
196641, Санкт-Петербург, пос. Металлострой, дорога на Металлострой, д. 5, литера Ш
Открыть на Яндекс Картах
